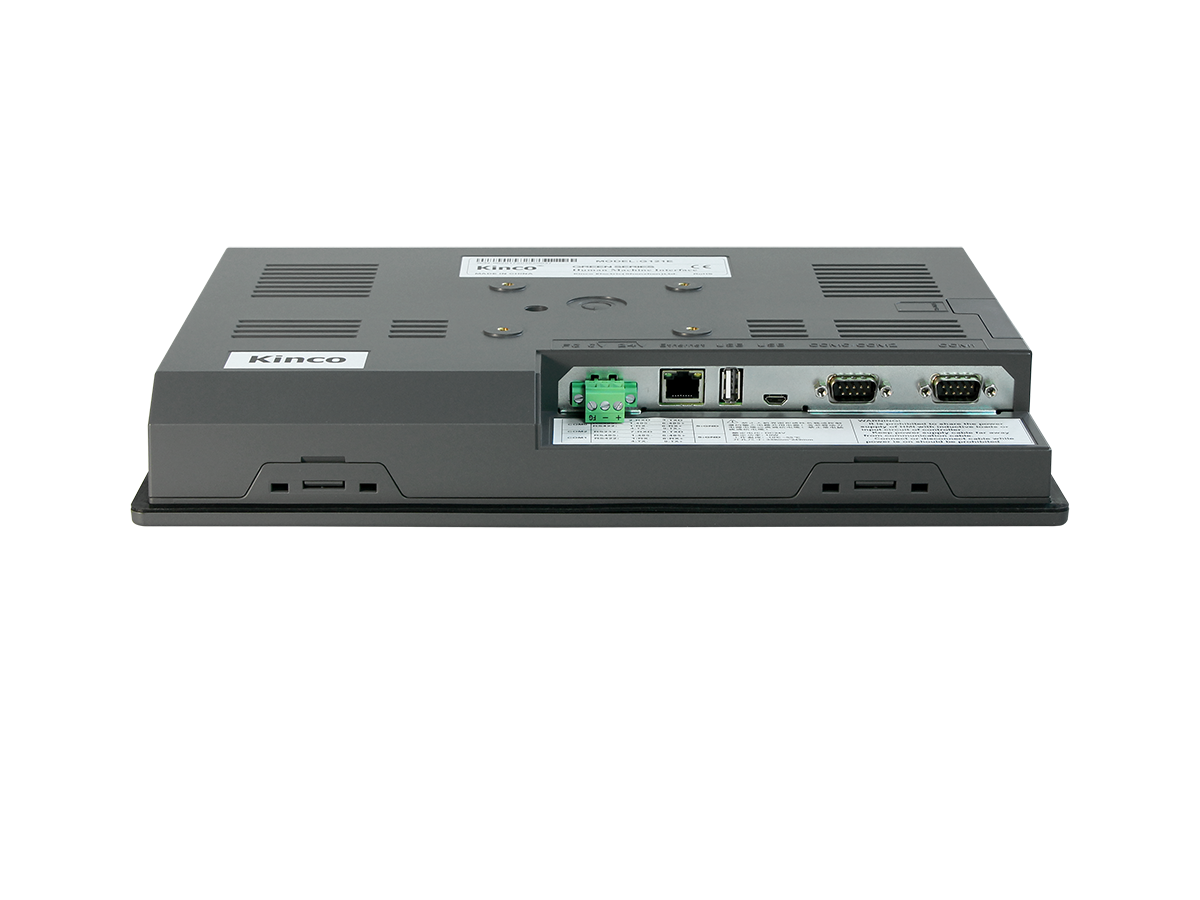

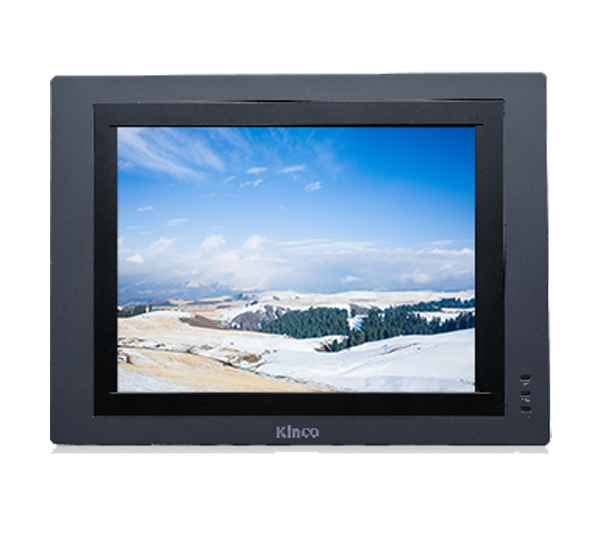

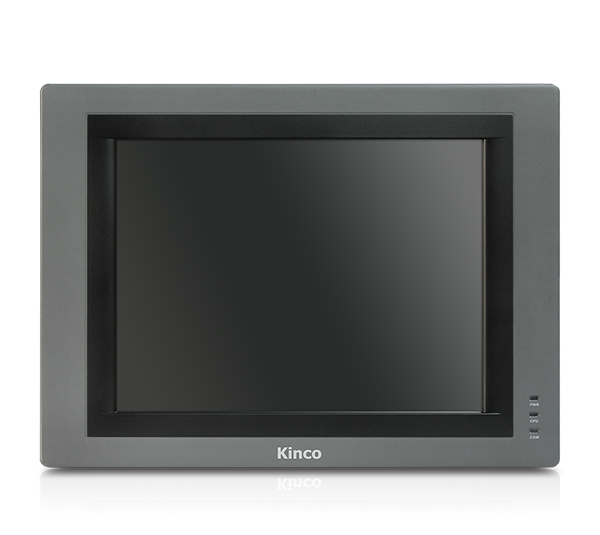

GT121E
HMI基本規格
顯示尺寸
12.1" TFT
顯示區域
246(W)x 184.5(H)
分辨率
1024x768像素
顯示色彩
16.77M真彩色
顯示視角
85/85/85/85(左/右/上/下)
對比度
900:1
背光類型
LED
亮度
400cd/m2
液晶壽命
30000小時
觸控面板
4線精密電阻網絡（表面硬度4H）
CPU
ARM RISC 32Bit 800MHz
存儲器
256MB存儲+256MB內存
RTC
內置實時時鐘
可擴展存儲器
1 USB Host+1 SD Card
打印端口
USB Host/串口
網絡接入
10/100MHz自適應
程序下載
USB Slave（Micro USB）/U盤/網口
通訊接口
COM0：RS232/RS485/RS422；COM1：RS485/RS422；COM2：RS232
HMI 電氣規格
輸入范圍
DC12V~DC28V，內置隔離電源
功耗
10.8W@DC24V
允許失電
<3ms
絕緣電阻
超過50MΩ@500VDC
耐壓性能
500VAC 1分鐘
HMI 結構規格
PCB噴涂
有
外殼材料
工程塑料
外形尺寸
350*260*54(mm)
安裝開孔尺寸
339*249(mm)
重量
約2.2Kg
HMI 環境規格
工作環境溫度
-10~55℃
工作環境濕度
10~90%RH（無冷凝）
存儲環境溫度
-20~60℃
存儲環境濕度
10~90%RH（無冷凝）
正弦振動測試
10~500Hz，30m/s2，三軸/1小時
冷卻方式
自然風冷
HMI 產品認證
面板防護等級
符合IP65認證（4208-93）
CE認證
符合CE認證（測試標準: EN61000-6-4:2007+A1:2011，EN61000-6-2:2005）
HMI 軟件
組態軟件
Kinco DTools V4.1及以上版本
資料下載
文檔與手冊
GT121E 單頁
2022-01-19PDF
