首頁/ 產品/ 運動控制/ 低壓伺服系統

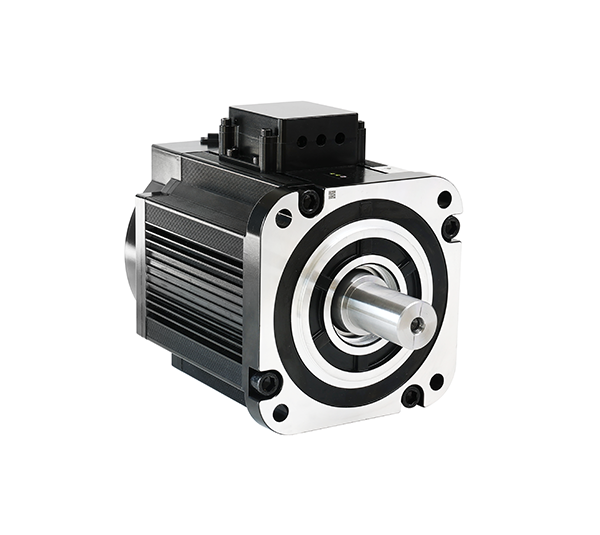

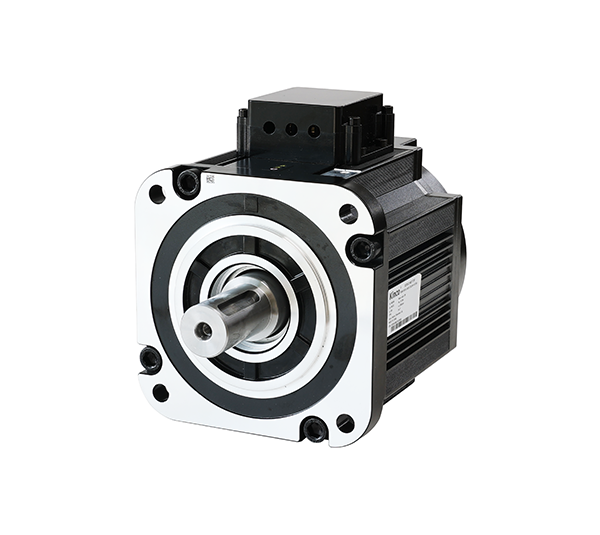

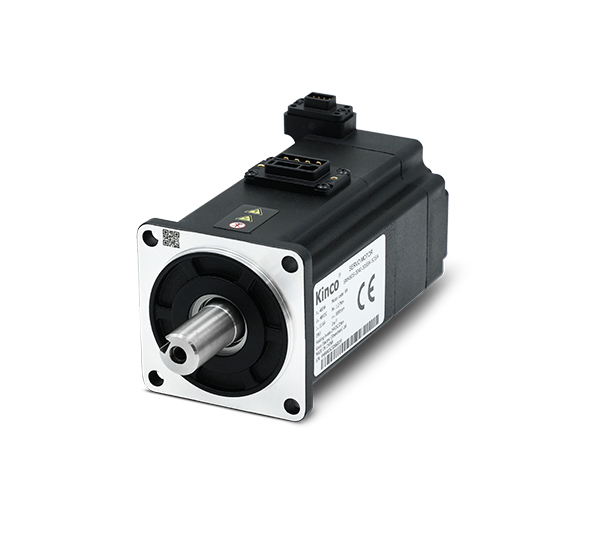

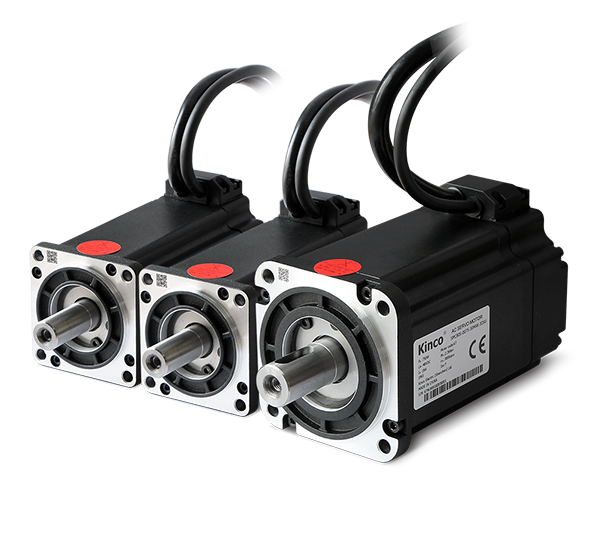

低壓伺服電機

創新的極致機身設計

全新電磁設計

齒槽轉矩小、轉矩脈動低，電機運行過程中的振動，使轉矩輸出更加平穩

短機身設計

機身結構重新設計，縮短機身長度，節省更多安裝空間、減小設備尺寸

最新磁編技術

自主設計的磁電編碼器，抗震性好，性?xún)r(jià)比高

絕緣等級F級

行業內電機處于最高絕緣等級水平，在高溫極限環境下有較高的可靠性、穩定性

能效等級2級

低壓伺服電機 型號參數

規格型號：（共本體結構）SMK60S/80S(磁電通訊式單圈/多圈絕對值編碼器)、（共本體結構）SMK180G(磁電多圈絕對值編碼器)、SMC40S/60S/80S(磁電通訊式單圈/多圈絕對值編碼器、光電通訊式單圈/多圈絕對值編碼器)、 SMH110D、SMC130D（光電/2500P/R增量式磁電編碼器）、

功率范圍： 50W~5000W

直流母線電壓VDC： 48V(SMK180G:96V)

■ 低壓伺服電機規格型號表（DC48V）

法蘭尺寸	伺服電機型號	編碼器類型	轉動慣量 Jm (Kg?cm2 )	額定功率 Pn(W)	額定轉矩 Tn(Nm)	額定電流 In(A)	額定轉速 nN(rpm)
40x40	SMC40S-0005-30M□K-5DSU	磁電編碼器	0.018（0.021）	50	0.16	1.5	3000
	SMC40S-0005-30Q□K-5DSU	多圈磁電絕對值編碼器	0.018（0.021）	50	0.16	1.5
	SMC40S-0010-30M□K-5DSU	磁電編碼器	0.033（0.046）	100	0.32	3.2
	SMC40S-0010-30Q□K-5DSU	多圈磁電絕對值編碼器	0.033（0.036）	100	0.32	3.2
60x60	SMC60S-0020-30M□K-5DSU	磁電編碼器	0.14(0.144)	200	0.64	5.7
	SMC60S-0020-30Q□K-5DSU	多圈磁電絕對值編碼器	0.2(0.204)
	SMC60S-0020-30A□K-5DSH	2500P/R光電編碼器	0.14(0.144)
	SMC60S-0020-30W□K-5DCH	2500P/R增量式磁電編碼器電機	0.11(0.114)
	SMC60S-0040-30M□K-5DSU	磁電編碼器	0.26(0.264)	400	1.27	10.6
	SMC60S-0040-30Q□K-5DSU	多圈磁電絕對值編碼器	0.38(0.384)
	SMC60S-0040-30A□K-5DSH	2500P/R光電編碼器	0.26(0.264)
	SMC60S-0040-30W□K-5DCH	2500P/R增量式磁電編碼器電機	0.26(0.264)
	SMC60S-0060-30M□K-5DSU	磁電編碼器	0.403(0.407)	600	1.91	16.5
	SMC60S-0060-30Q□K-5DSU	多圈磁電絕對值編碼器	0.65(0.654)
	SMC60S-0060-30A□K-5DSH	2500P/R光電編碼器	0.403(0.407)
	SMK60S-0020-30M□K-5DSA	磁電編碼器	0.17(0.174)	200	0.64	5.7
	SMK60S-0020-30Q□K-5DSA	多圈磁電絕對值編碼器	0.17(0.174)	200	0.64	5.7
	SMK60S-0040-30M□K-5DSA	磁電編碼器	0.31(0.314)	400	1.27	10.6
	SMK60S-0040-30Q□K-5DSA	多圈磁電絕對值編碼器	0.31(0.314)	400	1.27	10.6
80x80	SMC80S-0075-30M□K-5DSU	磁電編碼器	1.027(1.099)	750	2.39	19.9
	SMC80S-0075-30Q□K-5DSU	多圈磁電絕對值編碼器
	SMC80S-0075-30A□K-5DSH	2500P/R光電編碼器
	SMC80S-0075-30W□K-5DCH	2500P/R增量式磁電編碼器電機	0.77(0.84)
	SMC80S-0100-30M□K-5DSU	磁電編碼器	1.36(1.41)	1000	3.18	26.4
	SMC80S-0100-30Q□K-5DSU	多圈磁電絕對值編碼器
	SMC80S-0100-30A□K-5DSH	2500P/R光電編碼器
	SMC80S-0100-30W□K-5DCH	2500P/R增量式磁電編碼器電機	1.027(1.099)
	SMC80S-0120-30A□K-5DSH	2500P/R光電編碼器	1.36(1.41)	1200	3.82	34
	SMC80S-0120-30Q□K-5DSU	多圈磁電絕對值編碼器	1.36(1.41)	1200	3.82	34
	SMC80S-0150-30Q□K-5DSU	多圈磁電絕對值編碼器	1.64（1.901）	1500	4.77	37.4
	SMK80S-0075-30M□K-5DKA	磁電編碼器	0.85(0.91)	750	2.39	19.2
	SMK80S-0075-30Q□K-5DKA	多圈磁電絕對值編碼器	0.85(0.91)	750	2.39	19.2
	SMK80S-0100-30M□K-5DKA	磁電編碼器	1.16(1.22)	1000	3.81	25.8
	SMK80S-0100-30Q□K-5DKA	多圈磁電絕對值編碼器	1.16(1.22)	1000	3.81	25.8
110x110	SMH110D-0120-30A□K-4DKR	2500P/R光電編碼器	5.8(6.1)	1200	4	32
130x130	SMC130D-0120-30A□K-4DKR		7.4(7.5)	1200	3.8	31.6
	SMC130D-0150-30A□K-4DKR		12(12.1)	1500	5	37.5
	SMC130D-0150-30W□K-4DSH-2	2500P/R增量式磁電編碼器電機	11.5(11.5)	1500	5	42.4
	SMC130D-0250-30W□K-4DSH-2		17.1(17.1)	2500	7.96	61
	SMC130D-0300-30W□K-4DSH-2		22.6(22.6)	3000	9.55	72
	SMC130D-0300-20W□K-4DSH-2		35.9（35.9	3000	14.3	77.7	2000
180x180	SMK180G-0300-20Q□K-4GSA	多圈磁電絕對值編碼器	47.34（51.43）	3000	14.33	37.5	2000
	SMK180G-0400-20Q□K-4GSA		62.34（66.43）	4000	19.1	50
	SMK180G-0500-20Q□K-4GSA		81（85.09）	5000	23.88	62.6
注1：使用環境溫度：﹣20～40℃（不結冰）濕度：90％RH以下(無凝露環境：遠離腐蝕，可燃性氣體，油滴，灰塵海拔：1000～4000m,每升高100m,功率下降1.5% 防護等級： (1) 機身IP65, 軸端（不含油封）IP54,軸端安裝油封IP65 (2) 油封安裝見產品使用說明書 能效等級：2級			注2：□ =A：無抱閘 =B：抱閘注3：在轉動慣量列括號里的的數值是抱閘電機的轉動慣量列值
